Pompe à Engrenages
Ce sont des pompes à Faible débit mais à Grande pression
(Exemple d'utilisation :Pompe à huile de voiture)

Il existe plusieurs types de pompes à engrenages.

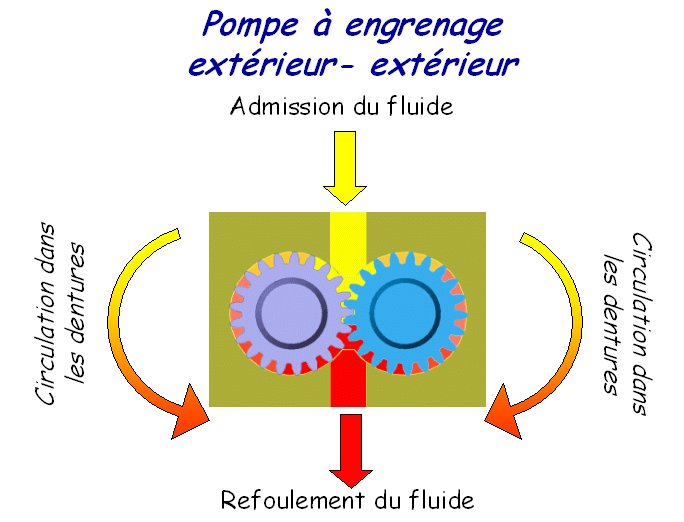

Les pompes à dentures extérieure droite

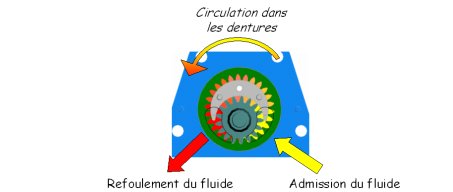

Les pompes à dentures extérieure intérieure

Les pompes à profils conjugués

En savoir plus...

Constituées de 2 pignons engrenant dans un boîtier, lorsque les dents se quittent, le volume inter - dents augmente; c’est l’aspiration. L’huile transite ensuite entre les dents par la périphérie de l’engrenage. Lorsque les dents engrènent, le volume inter - dents diminue; c’est le refoulement.

Ces unités sont adaptées à des vitesses (jusqu'à 2000 tr.min^-1) et des pressions moyennes (engrennage externe >> 250 bars, engrennage interne >> 250-300 bars). Elles sont à cylindrée fixe. Leur prix est modique, mais elles sont assez bruyantes.

Les pompes à engrenages peuvent être accouplées les unes à la suite des autres (jusqu’à 4) sur le même arbre.
Cylindrée géométrique = 2 . p . m² . Z . L

m = module de denture, Z = nombre de dents par pignon, L = largeur de dent

Les pompes à dentures extérieure droite
Les pompes à dentures extérieure intérieure
Les pompes à profils conjugués

Constituées de 2 pignons engrenant dans un boîtier, lorsque les dents se quittent, le volume inter - dents augmente; c’est l’aspiration. L’huile transite ensuite entre les dents par la périphérie de l’engrenage. Lorsque les dents engrènent, le volume inter - dents diminue; c’est le refoulement.
Ces unités sont adaptées à des vitesses (jusqu'à 2000 tr.min^-1) et des pressions moyennes (engrennage externe >> 250 bars, engrennage interne >> 250-300 bars). Elles sont à cylindrée fixe. Leur prix est modique, mais elles sont assez bruyantes. Les pompes à engrenages peuvent être accouplées les unes à la suite des autres (jusqu’à 4) sur le même arbre.	Cylindrée géométrique = 2 . p . m² . Z . L m = module de denture, Z = nombre de dents par pignon, L = largeur de dent
