Appreciation spaciale | ||||||||||||||||
T.P.2 | ||||||||||||||||
| ||||||||||||||||
1° Mise en situation Pour des usinages répétés sur machine outil, il est nécessaire de réduire les temps de montage - démontage des pièces à usiner. Cet Objet Technique assure la fonction de maintenir en position une pièce sur la table de machine outil. La liaison doit se faire rapidement par commande manuelle. Ce système permet donc un surfaçage de la pièce en respectant systématiquement les conditions de cotation souhaitées. |
![]() |
| ||||||||||||||
2° Appréciation spaciale

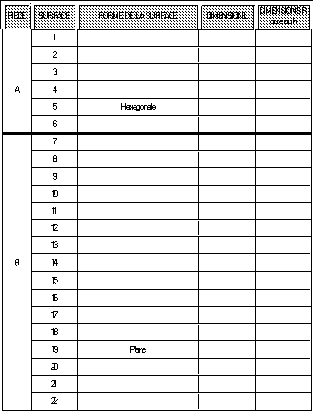

# Complétez le tableau de la feuille réponse 2, en indiquant la forme et les dimensions des différentes surfaces.
La dimension L se mesure sur la vue de face ou de dessus sur l'axe x La dimension e se mesure sur la vue de dessus suivant l'axe y La dimension h se mesure sur la vue de face suivant l'axe z Les rayons R se mesure sur la vue de face ou de dessus.

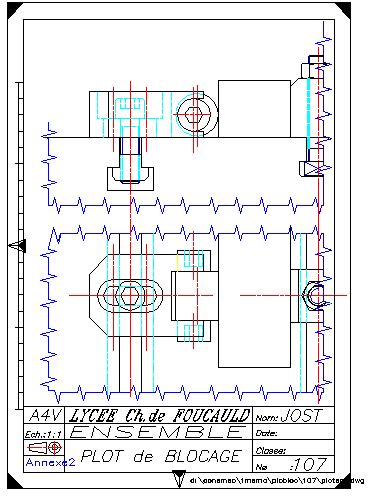

Relevez les dimensions sur le dessin d'ensemble.
Remarque : Pratiquement pour la suite des études, la forme et les dimensions de chaque surface élémentaire ne seront pas inscrites dans un tableau. Cependant, pour une bonne compréhension spaciale des formes de la pièce, il est nécessaire d'analyser mentallement, avant de tracer une surface : - sa forme - ses dimensions - sa position
3° Mise en page
Sur la feuille réponse 2 Etudiez la mise en page normalisée d'un dessin technique. | ||||||||||||||||
TP2analyse | ||||||||||||||||
d:\consmec\1msma\plobloc\analyse2\tp2analyse.p65 | ||||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | |||||||||||||||||
Appreciation spaciale | |||||||||||||||||
T.P.2 | |||||||||||||||||
| |||||||||||||||||
2° Appréciation spaciale
# Complétez le tableau | |||||||||||||||||
![]() | |||||||||||||||||
![]() | |||||||||||||||||
| |||||||||||||||||
Feuille réponse 1/2 | |||||||||||||||||
TP2analyse | |||||||||||||||||
d:\consmec\1msma\plobloc\analyse2\tp2analyse.p65 | |||||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | |||||||||||||||||||
Appreciation spaciale | |||||||||||||||||||
T.P.2 | |||||||||||||||||||
3° Mise en page
Par soucis de présentation, il est nécessaire de centrer les différentes vues dans le format utilisé.
4° exercices

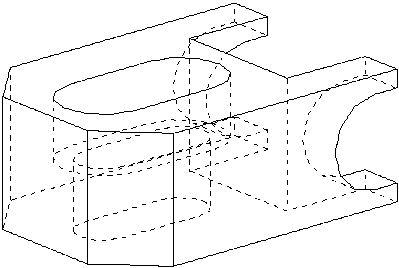

Sur le dessin ci-dessous:
a) Donner la formule de calcul de l'intervalle X pour que chaque intervalle soit le même, en fonction des dimensions de la pièce.
b) Donner la formule de calcul de l'intervalle Y pour que chaque intervalle soit le même, en fction des dimensions de la pièce. | |||||||||||||||||||
![]() |
c) Appliquez vos formules pour les valeus suivantes de la pièce ci-contre : - vue de face: longueur = 50, hauteur = 60 - vue de gauche: epaisseur = 70 , hauteur = 60 - vue de dessus: longueur = 50, epaisseur = 70 | ||||||||||||||||||
- Détaillez vos calculs :
X = Y = | |||||||||||||||||||
| |||||||||||||||||||
Feuille réponse 2/2 | |||||||||||||||||||
TP2analyse | |||||||||||||||||||
d:\consmec\1msma\plobloc\analyse2\tp2analyse.p65 | |||||||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | |||||||||||||||
Appreciation spaciale | |||||||||||||||
T.P.2 | |||||||||||||||
Annexe 1 | |||||||||||||||
| |||||||||||||||
![]() | |||||||||||||||
![]() | |||||||||||||||
TP2analyse | |||||||||||||||
d:\consmec\1msma\plobloc\analyse2\tp2analyse.p65 | |||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | ||||||||||||||
Appreciation spaciale | ||||||||||||||
T.P.2 | ||||||||||||||
Pour la prochaine fois....... | ||||||||||||||
| ||||||||||||||
1° Travail graphique

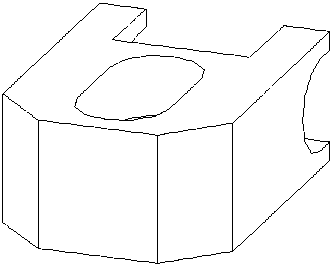

Sur la feuille reponse 3, au format A4V dessinez la pièce repère 3 , seule,à l'échelle 2:1 dans les vues suivantes (identique au dessin d'ensemble):
* vue de face * vue de dessus
1.1. Procédure
- Coloriez la pièce 3 sur le dessin d'ensemble - Mesurez l'encombrement maximum de cette pièce (Longueur, largeur, hauteur) - Calculez la mise en page - Tracez en trait fin (3H) les rectangles d'encombrement - Réalisez le dessin (voir tirage methode de réalisation d'un dessin dasn la leçon précédente) - Complétez le cartouche. | ||||||||||||||
TP2analyse | ||||||||||||||
d:\consmec\1msma\plobloc\analyse2\tp2analyse.p65 | ||||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||
![]() | ||||||||||||||||
Appreciation spaciale | ||||||||||||||||
T.P.2 |
d:\consmec\1msma\plobloc\analyse2\tp2analyse.p65
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() | ||||||||||||||||||
Appreciation spaciale | ||||||||||||||||||
T.P.2 | ||||||||||||||||||

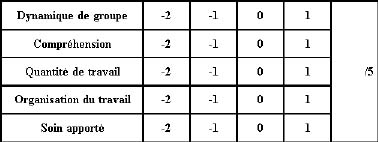

FICHE D'EVALUATION | ||||||||||||||||||
| ||||||||||||||||||
