Clé de chauffagiste

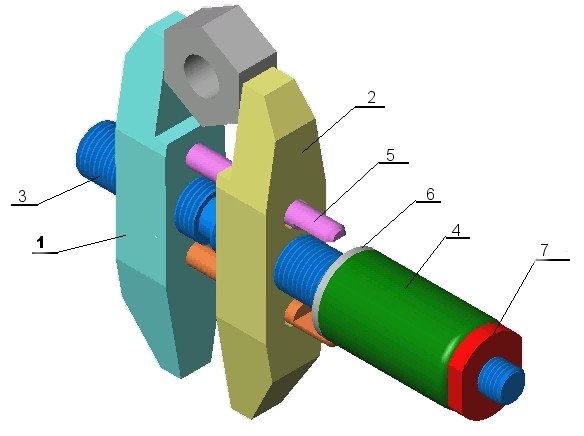

1.1. Mise en situation Permet de serrer des écrous de grandes dimensions, pour des tuyauteries de chauffage. Elle est constituée de 7 types de pièces : · L'écrou 7 est freiné sur la vis de manouvre. 1. l'écrou 7 est donc fixé avec 4 et 6 sur 3, donc n'a pas de mouvement relatif par rapport à 3. · Les deux guide 5 sont emmanchés dans 1, donc n'ont pas de mouvement relatif par rapport à 1. · Le fait que la vis de manoeuvre 3 ait une partie avec un filet à droite et l'autre partie avec un filet à gauche, provoque lors de la manoeuvre de la pièce 4 un mouvement en sens opposé des deux mors.

Cliquez sur l'image pour voir une animation.
