6° Exercices de Statique
6.1. Montage d'usinage.

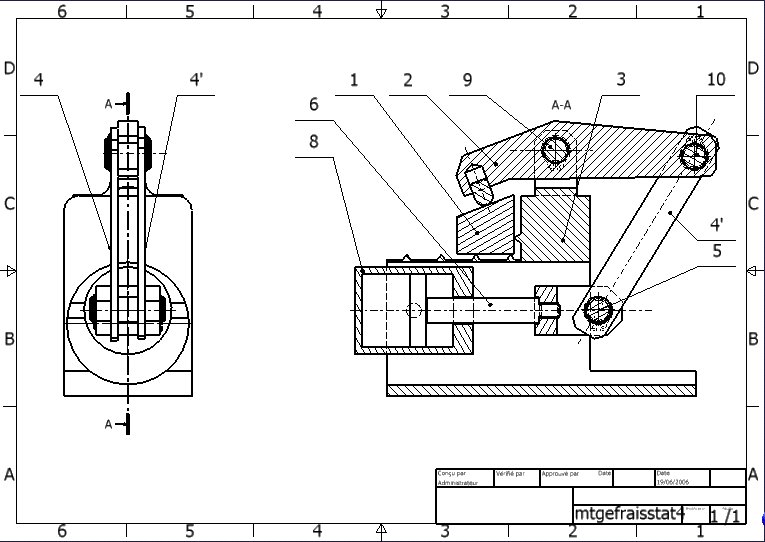

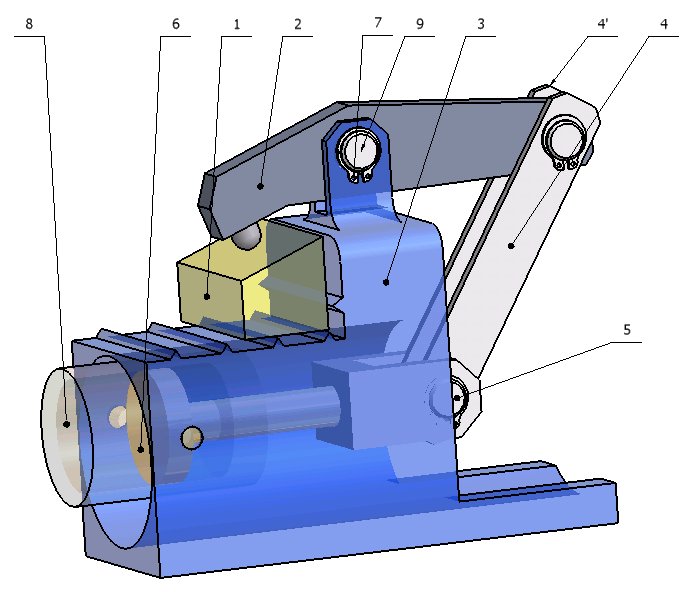

Le montage de fraisage représenté ci contre est destiné à permettre l’usinage dans la pièce 1 d’une rainure. L’effort de blocage P2/1 à une intensité de 5000 N perpendiculaire à la surface de contact, est provoqué par un vérin 8-6 par l’intermédiaire d’un système de leviers 4 et 2 .
Hypothèse : Toutes les articulations sont supposées parfaites et tous les contacts sont sans adhérence. Le poids propre de chaque pièce est négligé.
- Principe de fonctionnement
Mai 2006 AJT
2 1. Etudiez l’équilibre de l’ensemble des deux leviers 4.
# Analysez les actions mécaniques extérieures s’exerçant sur 4.
# Déterminez les actions B2'/4 et C5/4 . aide à la résolution
2.2. Étudiez l’équilibre du levier 2 en phase de serrage de la pièce 1.
# Analysez les actions mécaniques extérieures s’exerçant sur 2. aide à la résolution
# Déterminez graphiquement les actions A3'/2 et B2'/2
aide à la résolution
2.3. Déterminez là pression dans le vérin
# Analysez les actions sur l’axe 5 et déterminez l’action C5/6
aide à la résolution
# Calculer la pression dans la chambre du piston de diamètre 52 mm.
aide à la résolution
