1° Exercices de Compression

1.1. Vérin hydraulique du Mulitec.

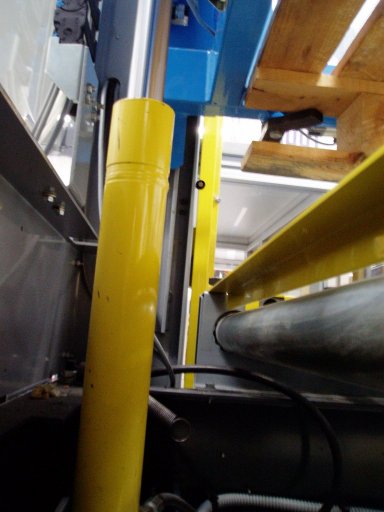

L'empileur dépileur est une machine qui permet en mode empileur d'acheminer les palettes une à une et de les stocker en les empilant dans le magasin. La montée du magasin de stockage d'une masse de 51 kg , est réalisée grace à un vérin hydraulique ( D40, C300) (E = 20000 MPa). Le système est en position haute avec 5 palettes d'une masse unitaire de7 kg.

a) Calculez l'effort du magasin sur le vérin ( en N) aide à la résolution b) Calculez la pression d'huile necéssaire pour équilibrer le vérin en position haute (en MPa). aide à la résolution
c) Déterminez la contrainte s sur le piston du vérin. aide à la résolution d) Calculez la longueur comprimée dans le piston . aide à la résolution

Fevrier 2007 AJT
