8° Exercices de Cisaillement

8.3. Maillon de chaîne.

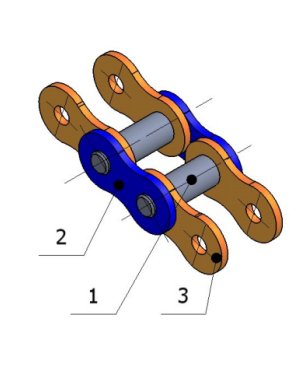

Le système proposé sur la figure ci-contre représente un maillon de chaîne de transmission. Le maillon se compose de deux flasques 1 et 2 dont la liaison est assurée par des axes 3 de 5mm de diamètre. L'effort de tension admissible par la chaîne est de 400 daN . a) Indiquez la (ou les) sections cisaillées sur la représentation 2d ci-contre. aide à la résolution b) Calculez les contraintes de cisaillement . aide à la résolution

Mai 2006 AJT
