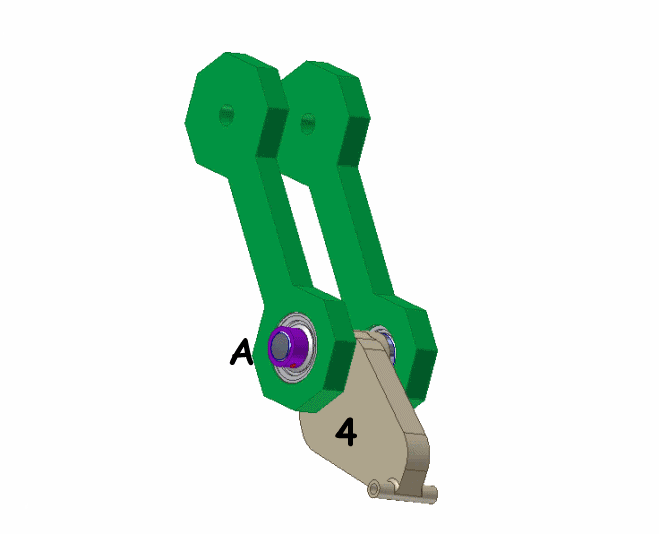

Le service maintenance remarque, lors des comptes rendus de maintenance du système, des problèmes au niveau du levier 4 et particulièrement sur l'axe de la liaison pivot A ( f12) qui se brise assez souvent sous l'effet d'une force de 850N.
Il a donc été décidé de vérifier la résistance au cisaillement de l'axe en E240 qui réalise la liaison pivot en A. La Résistance pratique au glissement du matériau de l'axe 6 est égale à 0,5Rpe. |
 |

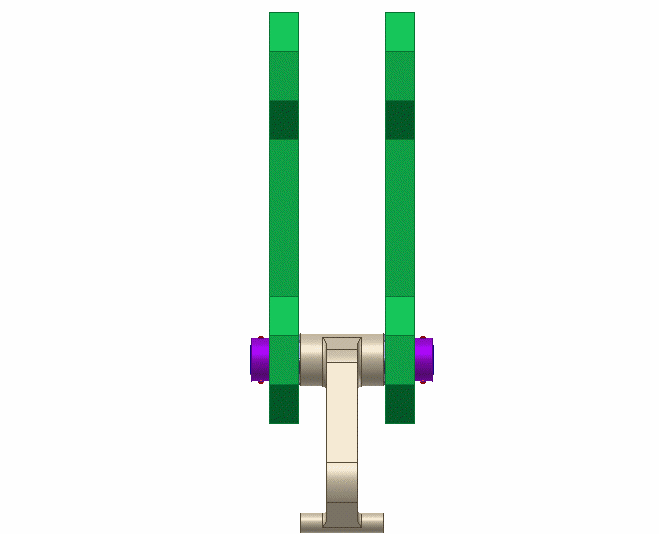

a) Indiquez la (ou les) sections cisaillées sur la figure ci-contre.
aide à la résolution
b) Déterminez l'aire de l'une de ces sections .
aide à la résolution
c) Calculez la Résistance pratique au glissement avec un coefficient de sécurité k=8.
aide à la résolution
d) Calculez la contrainte de cisaillement de l'axe 6 .
aide à la résolution
e) Ecrivez la condition de résistance .
aide à la résolution
|
 |
