8° Exercices de Cisaillement

8.1. Articulation.

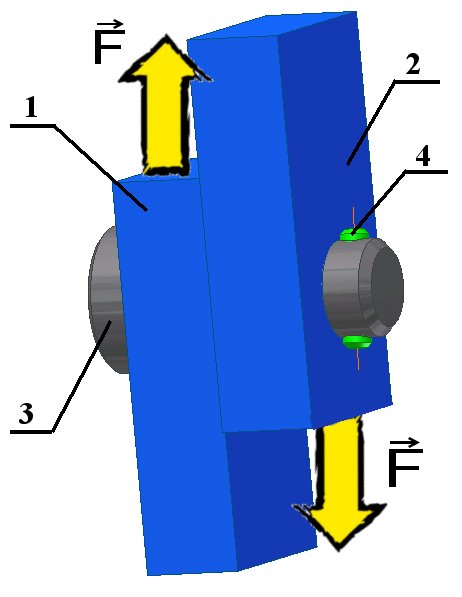

Une articulation cylindrique entre deux barres 1 et 2 est réalisée comme l'indique la figure ci-contre. La liaison est assurée par un axe cylindrique 3 de diamètre inconnu. L'effort maximum supporté par la liaison est de 5000 daN. La résistance pratique au cisaillement du matériau de l'axe est de 50MPa. a) Indiquez la (ou les) sections cisaillées sur la figure ci-contre. aide à la résolution b) Déterminer le diamètre d de l'axe 3. aide à la résolution

Mai 2006 AJT
